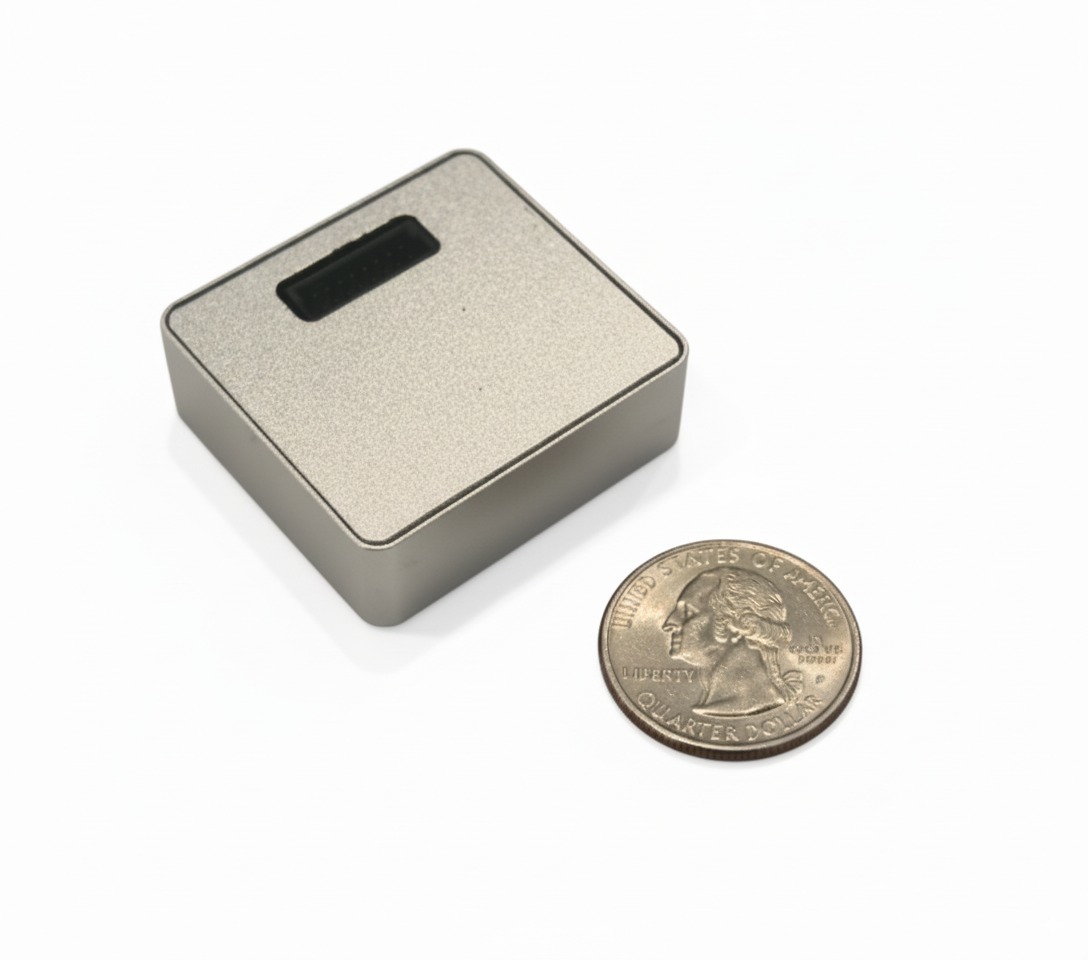

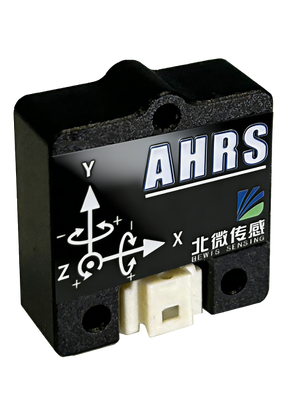

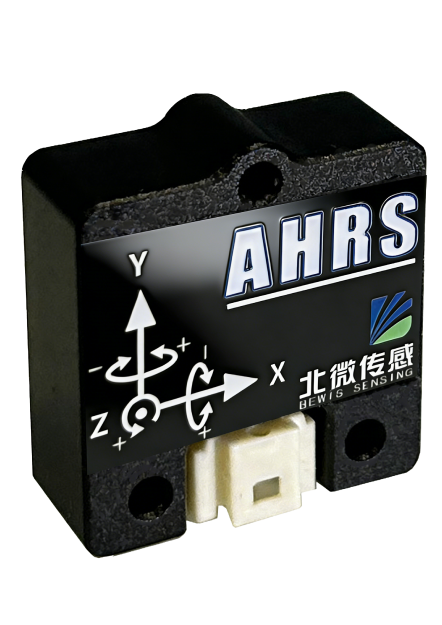

DMC630 Système de référence d'orientation d'attitude de haute précision de petite taille

  • DMC630 Small Size High Precision Attitude Heading Reference System
Nom de marque BWSENSING
Numéro de modèle DMC630
Quantité de commande min 1
Prix contact us
Délai de livraison 10 jours ouvrables
Conditions de paiement T / t, l / c
Détails sur le produit
Laisser un message
Description de produit

Le système de référence de cap de haute précision DMC630 adopte un microcontrôleur de qualité industrielle avec une fiabilité élevée et une forte capacité anti-interférence, ainsi qu'un capteur magnétique et une puce de pilote de haute précision. Il intègre également l'algorithme d'étalonnage rapide et l'algorithme anti-interférence développés indépendamment par BeiMicro Sensing, afin qu'il puisse se déplacer dans l'espace à volonté et effectuer un étalonnage du champ magnétique pour résister aux interférences magnétiques de courte durée. Ce produit utilise un accéléromètre à trois axes et un gyroscope pour compenser l'angle d'inclinaison, ce qui lui permet de fournir des données de cap précises même dans des environnements extrêmement difficiles.

Ce produit est livré avec la fonction de mise à niveau IAP. Les fonctions et interfaces ultérieures seront mises à niveau via IAP après la mise à jour du programme. Il peut être personnalisé selon les exigences des clients et peut être intégré très facilement et rapidement dans divers produits dotés de fonctions de boussole électronique.

Angle d'azimut







 Plage de mesure   0~360°
  Précision   ≤ 1° (RMS) après calibrage spatial
  Résolution   0,1°
  Répétabilité   0,5° (RMS)

Angle d'inclinaison







 Plage de mesure   ±90°
  Précision   ≤0,2° (RMS)
  Résolution   0,05° (RMS)
  Répétabilité   0,05° (RMS)
Angle de roulis Plage de mesure   ±180°
  Précision   ≤0,2° (RMS)
  Résolution   0,05° (RMS)
  Répétabilité   0,05° (RMS)
Gamme Plage de l'accéléromètre   ±4g
  Gamme de gyroscopes   ±500°/s
Environnements Débit en bauds   9600 ~ 460800 (9600 par défaut)
Procédure d'étalonnage utilisateur Étalonnage   Calibrage en 16 points
Fréquence de sortie Mode données brutes   Jusqu'à 1000 Hz
  Mode solution   Jusqu'à 500 Hz
Paramètre Accéléromètre Gyroscope Magnétomètre
Gamme ±8g ±500 (en option ±1000) °/s ±2 Gs
Densité du bruit 60 µg/√Hz 5 mdps/√Hz 1 mGauss/√Hz
Bande passante 539 Hz 539 Hz -
Stabilité du biais (moyenne 10 s) 0,2 mg 16 °/heure -
Stabilité du biais (variance d'Allan) 40 µg 4 °/heure -
DMC630 Système de référence d'orientation d'attitude de haute précision de petite taille
