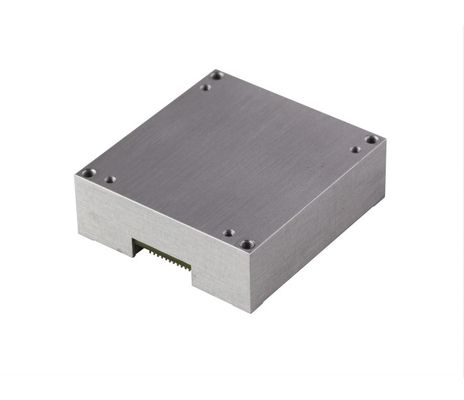

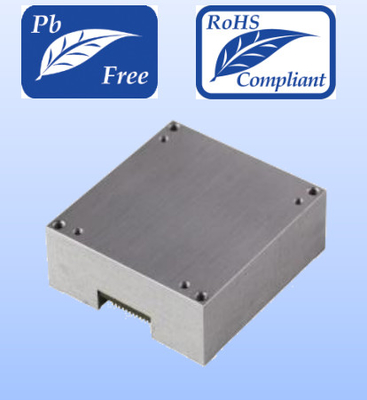

BWS688B - Dispositif résistant aux chocs de haute résistance conçu pour la navigation, le contrôle et la mesure dynamiques précises des transporteurs en mouvement

Principales spécifications

Gyroscope triaxiale: portée de mesure ± 450°/s

Accéléromètre triaxiale: portée de mesure ± 18 g

Magnétomètre triaxiale: portée de mesure ± 8 gauss

Baromètre numérique: plage de mesure 300 mbar ~ 1100 mbar

Largeur de bande: 400 Hz

Compensation de température calibrée en usine: stabilité du biais, linéarité et étalonnage d'erreur d'axe transversal

Plage de compensation de température: -40°C à +85°C

Interface de communication: SPI

Capteur de température intégré

Plage d'alimentation électrique: 3,0 V à 3,6 V

Résistance aux chocs: 2000 g

Conception compacte: légère et en miniature

Compatibilité: correspond à l'ADIS16488A

Champs d'application

Résistance aux vibrations industrielles et contrôle de l' attitude

Machines automatisées

Contrôle robotique.

Stabilisation et contrôle de plateforme

Systèmes d'instrumentation

Description du produit

L'unité de mesure par inertie (IMU) est un dispositif compact et résistant aux chocs conçu pour la navigation précise, le contrôle et la mesure dynamique des véhicules en mouvement.Il intègre un gyroscope MEMS triaxial et un accéléromètre triaxial avec des algorithmes de compensation d'erreur avancés (y compris la températureLes données traitées sont produites via une interface SPI personnalisable, tandis que les capteurs intégrés (magnétomètres,La mesure de la pollution par le gaz peut être effectuée par un baromètre (baromètre) permettant une détection globale de l'environnement.

.

Caractéristiques principales:

Des capteurs de haute précision.

Gyroscope: portée ±450°/s, stabilité de la déviance de variance Allan de 1,2°/h

Accéléromètre: plage de ± 18 g, stabilité du biais de variance Allan de 20 μg

Magnétomètre: gamme de ±8 gauss pour la précision de l'angle de basculement

.

Une forte adaptabilité à l'environnement

Fonctionne à -40°C à +85°C avec compensation de température calibrée en usine.

Survit à des environnements industriels à forte intensité de chocs et de vibrations

.

Intégration compacte

Les dimensions sont les suivantes: 47 mm (L) × 44 mm (W) × 14 mm (H)

.

Poids: optimisé pour les drones, les bras robotiques et les instruments portables.

Sortie et compatibilité des données

L'interface SPI prend en charge le streaming de données à haute vitesse (jusqu'à 2000 Hz).

Compatible avec les normes industrielles

.

Avantages concurrentiels

Solution industrielle rentable: équilibre les performances des MEMS avec la fiabilité dans des conditions difficiles.

Fusion multi-capteurs: magnétomètre et baromètre intégrés permettent une détection sur 10 axes

.

Faible consommation d'énergie: la conception efficace de l'alimentation de 3,0 à 3,6 V prolonge la durée de vie de la batterie dans les applications mobiles.
